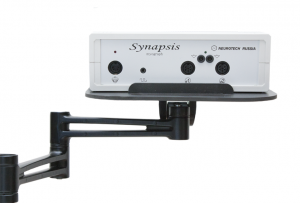

Анализатор электронейромиографический «Синапсис» (двухканальный вариант)

Основные реализуемые медицинские методики

• анализ интерференционной, спонтанной, интегральной электромиограммы;
• турн-амплитудный и спектральный анализ;
• анализ потенциалов двигательных единиц;
• расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам;
• определение характеристик F-волны;
• анализ H-рефлекса, мигательного рефлекса;
• анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию.

Отличительные особенности электромиографа «Синапсис»

Экономичный вариант двухканального электромиографа «Синапсис» является исполнением полнофункционального четырехканального электромиографа. Среди основных преимуществ можно выделить следующие:

• Питание от интерфейса USB компьютера или ноутбука, что позволяет использовать электромиограф в любых условиях, даже там, где нет источника 220 В;
• Использование 24-х битного АЦП, что позволяет различать компоненты сигнала в диапазоне амплитуд от 0,1 мкВ до 200 мВ;
• Полоса пропускания от 0 до 10000 Гц при частоте дискретизации 40000 отсчетов в секунду по каждому каналу, что является важнейшим показателем высококачественной регистрации электромиограммы;
• 32 разряда данных на каждый цифровой отсчет – соответствие последним техническим достижениям микропроцессорной техники;
• Контроль качества наложения электродов в реальном времени;
• Полное цифровое управление всеми переключаемыми параметрами прибора;
• Небольшие габариты;
• Встроенные блоки управления всеми видами стимуляции.

Программное обеспечение

Программное обеспечение электромиографа «Синапсис» рассчитано на работу под управлением операционной системы не ниже Windows XP. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером в качестве пользователя. Главное окно программы для электромиографа выполнено аналогично рабочему столу операционной системы Windows.

Из него доступны следующие режимы:

• база данных пациентов;
• окно выбора методики обследования;
• описание на программное обеспечение;
• контактная информация.

База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.

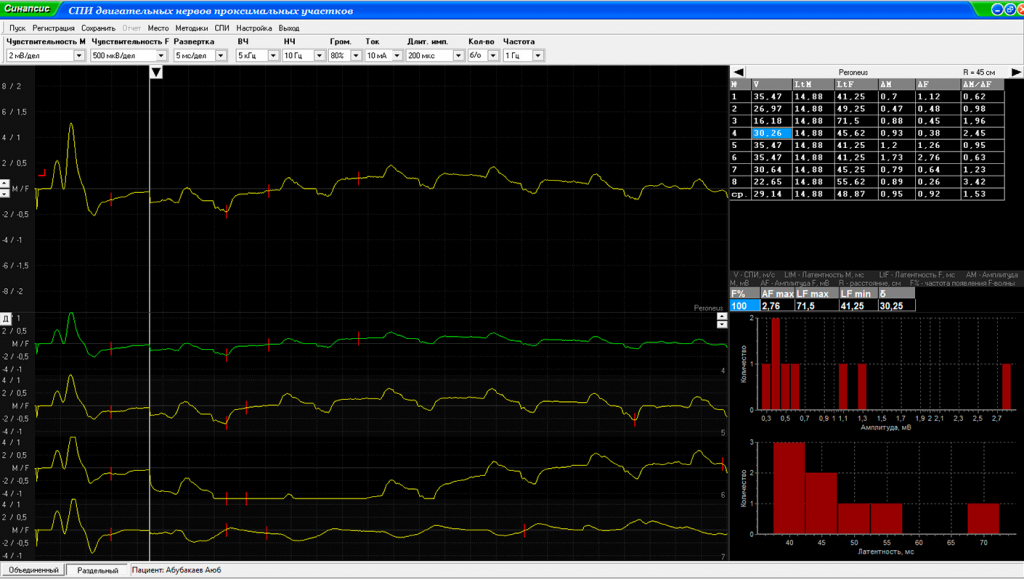

В окне обследования выбирается необходимая из доступного списка методика. Каждой методике соответствует своя программа, которая представляет собой окно регистрации сигнала с рядом специализированной информации (параметрами электромиографа, расчетными значениями, графиками, гистограммами). Ход проведения методик обуславливается медицинскими требованиями к ним. Взаимодействие с программами осуществляется с помощью дружественного, легкого в понимании и работе интерфейса. Фактически, исследователь может быть полностью сконцентрирован на обследовании пациента, а не на поиске той или иной кнопки или пункта меню. При этом каждая методика может быть настроена «под пользователя», т.е. все цвета, расположения окон, перечень рассчитываемых параметров могут меняться в зависимости от пожеланий исследователя.

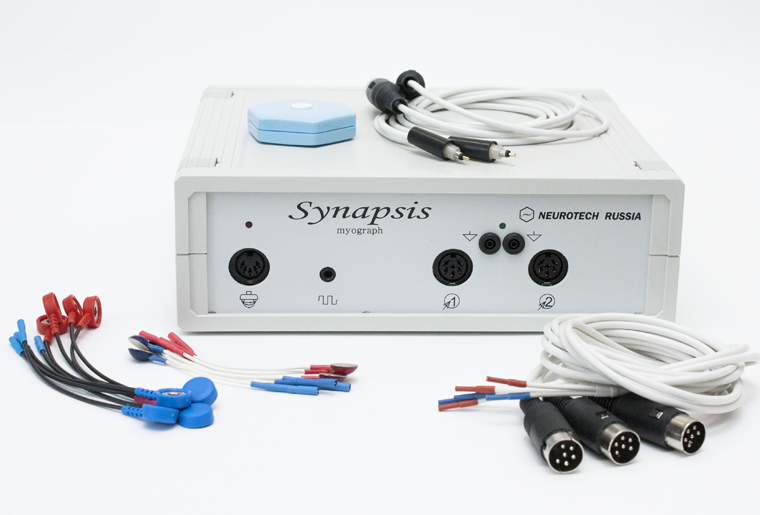

Комплектация системы

Электромиографическая система в стандартной конфигурации состоит из следующих принципиальных частей:

• прибор электромиограф, включающий двухканальный усилитель биопотенциалов мышечной активности, цифровой блок, блок управления электростимулятором, выполненные в одном корпусе;
• комплект электромиографических электродов (накожные, игольчатые, стимуляционные);
• комплект специальных кабелей для регистрации электромиограммы;
• специализированная подставка под прибор;
• программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже 2000 или XP);
• персональный компьютер с принтером.

Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации

• Процессор с тактовой частотой не ниже 2 ГГц и количеством ядер не менее двух.
• Оперативная память — не менее 2 Гб.
• Дискретная (внешняя) видеокарта с объемом памяти не менее 512 Мб.
• Объём жесткого диска не менее 120 Гб и скоростью вращения шпинделя не менее 7200 об/мин.
• Монитор или экран ноутбука с разрешением не менее 1024 пикселей по горизонтали и не менее 768 пикселей по вертикали.
• Операционная система Windows-XP, Windows-7. Поддерживаются 32-битные и 64-битные системы.
• Рабочая программа для всех приборов поставляется на диске DVD-ROM, поэтому обязательно наличие DVD-привода.
• Компьютер должен иметь два свободных USB-порта для подключения электромиографической системы.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

Технические характеристики

ЭЛЕКТРОМИОГРАФ

ЭЛЕКТРОСТИМУЛЯТОР

Цена, комплектация и условия поставки

Анализатор электронейромиографический «Синапсис» (стандартная конфигурация):

• прибор электромиограф;
• комплект электромиографических электродов (накожные, игольчатые, стимуляционные);
• акустическая система для озвучивания электромиограммы, подключаемая к звуковой плате персонального компьютера;
• специализированная подставка под прибор;
• программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже 2000 или XP).

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

В цену включается:

• Гарантия на аппаратуру – 3 года.
• Компьютер с принтером.
• Доставка и пусконаладка на месте у заказчика.
• Первичное обучение навыкам работы.
